معرفی کوتاه

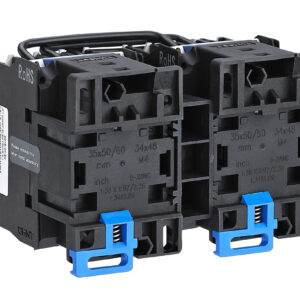

کنتاکتور 50 آمپر ساخت CHINT یک دستگاه الکترومغناطیسی ویژه‌ی قطع/وصل مدارهای سه‌فاز است که برای کنترل و راه‌اندازی موتورها، مدارهای گرمایشی و بارهای صنعتی طراحی شده است. این رده (50 A) متناسب با موتورها و بارهای متوسط صنعتی است و معمولاً به‌همراه رله حرارتی برای حفاظت در برابر اضافه‌بار استفاده می‌شود.

مشخصات فنی کلیدی

• جریان نامی 50A: کنتاکت‌های اصلی برای عبور جریان اسمی 50 آمپر طراحی شده‌اند؛ برای کار در کلاس‌های بهره‌برداری AC-3 (راه‌اندازی موتور) مناسب است.
• ولتاژ بهره‌برداری تا 690V: بسته به سری (مثلاً NC1 یا NXC) محدوده ولتاژ بهره‌برداری گسترده است که آن را برای کاربردهای صنعتی گوناگون مناسب می‌کند.
• بوبین با ولتاژهای متنوع: مدل‌ها معمولاً با گزینه‌های مختلف بوبین (24V, 110V, 220/230V AC یا نسخه‌های DC) عرضه می‌شوند — در زمان سفارش یا انتخاب، ولتاژ بوبین را طبق سیستم فرمان انتخاب کن.
• کانتکت‌های کمکی: برای کنترل فرمان و بازخورد وضعیت (آلارم/لامپ/PLC) معمولاً 1NO+1NC یا مشابه در دسترس است.

قابلیت‌ها و ویژگی‌ها

• راه‌اندازی مکرر و قابل اعتماد: طراحی برای تعداد بالای سیکل‌های قطع/وصل و راه‌اندازی‌های مکرر؛ مناسب کنترل موتورها و بارهای برنامه‌ریزی‌شده.
• ارتباط با رلهٔ حرارتی و تشکیل ستارتر الکترومغناطیسی: با اتصال به یک رلهٔ اضافه‌بار مناسب، می‌توان استارتری کامل (موتور پروتکت‌شده) ساخت.
• ابعاد و نگهداری استاندارد: طراحی مدولار و نصب آسان (ریل یا پیچ) که نصب، سرویس و تعویض را تسهیل می‌کند.
• گزینش‌پذیری و انواع سری: CHINT چند سری دارد (NC1، NXC و …) که هر کدام برای فرکانس‌های سوییچینگ و کاربردهای متفاوت بهینه شده‌اند؛ می‌توان سری مناسب (اقتصادی یا صنعتی با استانداردهای بالاتر) را انتخاب کرد.

مزایا (چرا از کنتاکتور CHINT 50A استفاده کنیم)

1. قیمت و دسترسی مناسب: CHINT به‌دلیل تولید وسیع در بازار تجهیزات کنترل، معمولاً نسبت قیمت/عملکرد مناسبی ارائه می‌دهد.
2. پوشش گواهی‌ها و استانداردها: تولیدات CHINT معمولاً گواهی‌های بین‌المللی و منطقه‌ای دارند که اطمینان از سازگاری با استانداردها را افزایش می‌دهد.
3. قابلیت ترکیب با ادوات جانبی: امکان همراه‌سازی با رله‌های اضافه‌بار، کنتاکت‌های کمکی و سایر ماژول‌های کنترلی برای ایجاد ستارترهای کامل.
4. انتخاب مدل بر اساس کاربرد: سری‌های متنوع (مثلاً NC1 برای کاربرد عمومی و NXC برای کاربری‌های فرکانس سوییچینگ بالا/مدرن) کمک می‌کند تا دقیقاً متناسب نیاز انتخاب شود.

نکات کاربردی و احتیاطی

• هماهنگی با رلهٔ اضافه‌بار: برای حفاظت موتور و کابل از رلهٔ مناسب استفاده کن و مطمئن شو رنج جریان رله با جریان نامی کنتاکتور و توان موتور هماهنگ است.
• تعیین ولتاژ بوبین دقیق: هنگام سفارش حتماً ولتاژ بوبین (AC یا DC و مقدار ولتاژ) را مشخص کن تا با سامانه فرمان سازگار باشد.
• بررسی دیتاشیت مدل دقیق: اعداد توان موتور قابل اتصال، جریان قطع، عمر الکتریکی و شرایط محیطی بین سری‌ها و مدل‌های مختلف تغییر می‌کند؛ برای پروژه، دیتاشیت مدل انتخابی را ملاحظه کن.
