خلاصهٔ کلی

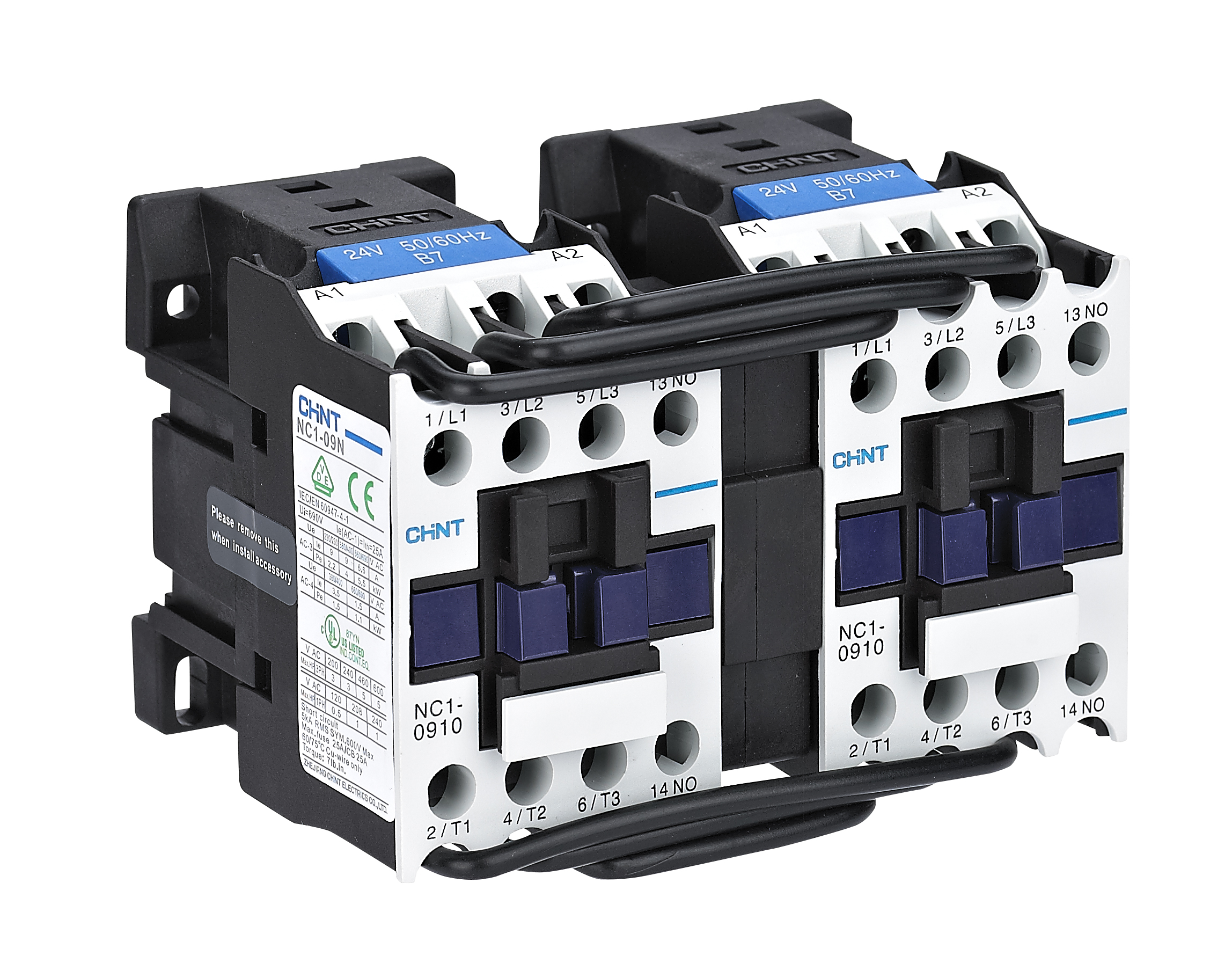

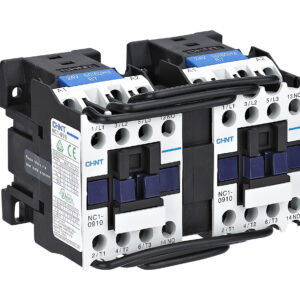

کنتاکتور ۲۵ آمپر CHINT یک کلید مغناطیسی سه‌پل طراحی‌شده برای قطع و وصل بارهای سه‌فاز و مخصوصاً کنترل موتورهای کوچک و متوسط است. این خانواده (مثلاً سری NXC / NC1 / NC7 در محصولات CHINT) برای استفاده در مدارهای کنترلی، راه‌اندازی موتورها و ترکیب با رلهٔ بار اضافه (thermal overload relay) جهت تشکیل ستارترها مناسب است.

مشخصات و رفتار الکتریکی

• جریان نامی 25A: مقدار اسمی که برای عبور جریان پیوسته در نظر گرفته شده — مناسب برای موتورهای تا حدود 11 kW (بسته به ولتاژ شبکه و شرایط) تحت دستهٔ کاری AC-3. این مقدار برای انتخاب کنتاکتور هنگام راه‌اندازی و کنترل موتورها معیار اصلی است.
• ولتاژ کاری و بوبین: کنتاکتورها معمولاً با انتخاب‌های مختلف بوبین عرضه می‌شوند (مثلاً 220V AC رایج است اما 24V DC یا 110V AC نیز وجود دارد). هنگام سفارش یا تعویض مطمئن شوید ولتاژ بوبین با مدار فرمان شما تطابق دارد.
• حداکثر ولتاژ خط: بسیاری از مدل‌های CHINT تا 690 VAC را برای عایق و کارکرد نامی پشتیبانی می‌کنند که امکان استفاده در شبکه‌های صنعتی با ولتاژ بالاتر را فراهم می‌سازد.

ساختار مکانیکی و کنتاکت‌های کمکی

• سه کنتاکت قدرت (3P): برای کنترل سه فاز؛ کنتاکت‌های اصلی غالباً از جنس مس-نقره با پوشش مناسب برای تحمل کلیدزنی مکرر ساخته می‌شوند.
• کنتاکت کمکی (Aux): معمولاً یک واحد کمکی 1NO+1NC یا پیکربندی‌های دیگر در دسترس است که برای سیگنال‌دهی وضعیت یا قفل‌سازی مدار فرمان کاربرد دارد.

استانداردها و ایمنی

• محصولات سری NXC مطابق استانداردهای IEC/EN 60947 (بخش‌های مربوط به کنتاکتورها و کنترل قطعات) طراحی و تست می‌شوند. این استانداردها طرز کار، دوام الکتریکی/مکانیکی و حداقل‌های ایمنی را تضمین می‌کنند.

کاربردها و قابلیت‌ها

• راه‌اندازی و قطع/وصل موتورهای سه‌فاز کوچک تا متوسط (مثلاً پمپ‌ها، کمپرسورها، فن‌ها)؛ مطابق دستهٔ کاری AC-3
• کنترل بارهای اهمی و روشنایی صنعتی با افزودن کنتاکت‌های کمکی یا استفاده در رله‌های ترکیبی.
• قابلیت ترکیب با رلهٔ حرارتی (thermal overload relay) برای حفاظت کامل موتور (تشکیل ستارتر مغناطیسی).

مزایا

• ابعاد فشرده و نصب آسان: طراحی مدولار و سبک که نصب در تابلوهای صنعتی و پانل را ساده می‌کند.
• گزینه‌های ولتاژ بوبین متنوع: تطبیق با انواع مدارهای فرمان (AC و DC) بدون نیاز به تغییرات سخت‌افزاری عمده.
• استانداردهای بین‌المللی: تطابق با IEC/EN باعث اعتماد در کاربردهای صنعتی و ساختمانی می‌شود.
• قابلیت استفاده در کنترل موتورها تا توان مشخص: مناسب برای پروژه‌های صنعتی کوچک و متوسط که بار موتوری تا حدود مشخصی (مثلاً ~11 kW در 400V) دارند.

نکات کاربردی و پیشنهادات هنگام خرید/نصب

1. مدل دقیق را با دیتاشیت مقایسه کن: نام دقیق مدل (مثلاً NXC-25، NC1-2510، NC7-2511 و غیره) را با کاتالوگ CHINT چک کن تا مطمئن شوی پارامترهایی مثل توان موتور (kW)، کلاس تماس، و نوع بوبین مطابقت دارند.
2. هماهنگی با رلهٔ اضافه‌بار: برای حفاظت موتورها حتماً از رلهٔ حرارتی مناسب استفاده کن تا هم حفاظت حرارتی و هم حفاظت کلیدزنی را داشته باشی.
3. کنترل ولتاژ بوبین: اگر مدار فرمانت DC است، نسخهٔ بوبین DC سفارش بده وگرنه بوبین AC را استفاده نکن. اشتباه در ولتاژ بوبین باعث کار نکردن یا آسیب می‌شود.
4. محیط نصب: حدود دمای کاری و رطوبت را از دیتاشیت مدل بررسی کن (برای دوام و عملکرد صحیح مهم است).
