جدول مشخصات فنی ( CHINT MCB 3P 50A)

(منابع مرجع برای جدول: دیتاشیت‌ها و کاتالوگ‌های سری NXB-63 / NB1 شرکت CHINT).

توضیحات

۱) چیستی و نقش کلی

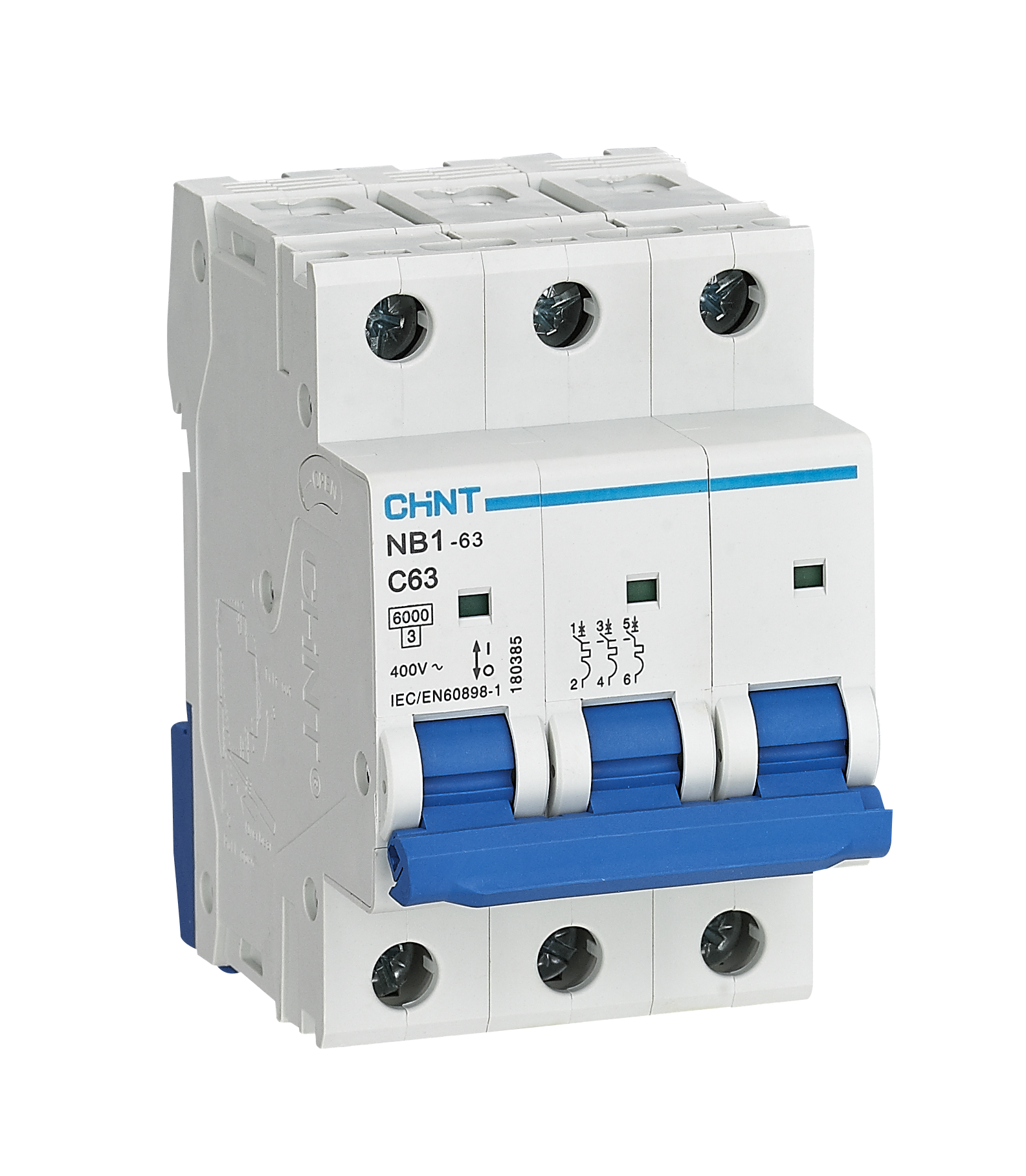

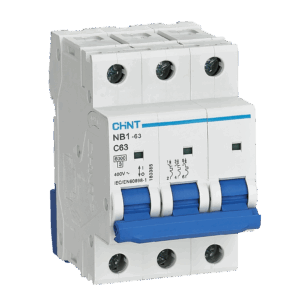

کلید مینیاتوری سه‌پل ۵۰ آمپر CHINT یک قطع‌کنندهٔ خودکار برای حفاظت مدارهای سه‌فاز است که هم در ساختمان‌های مسکونی/تجاری (تابلوهای ورودی یا تابلوهای فرعی) و هم در کاربردهای صنعتی سبک تا متوسط استفاده می‌شود. عملکرد اصلی آن قطع مدار هنگام اضافه‌بار و اتصال کوتاه است تا از کابل‌ها، تجهیزات و تابلو محافظت کند.

۲) جریان نامی و فریم

جریان نامی این قطعه ۵۰ آمپر است؛ در عمل این MCB معمولاً بخشی از سری‌هایی مثل NXB-63 یا NB1-63 است که رنج جریان ۱–۶۳A را پوشش می‌دهند و فریم کلی (AF) اغلب ۶۳A است — یعنی بدنه/فریم برای تا ۶۳A طراحی شده ولی هریک از کلیدها با جریان نامی متفاوت عرضه می‌شوند. این ساختار به انعطاف در انتخاب جریان و یکپارچگی نصب در تابلو کمک می‌کند.

۳) تیپ تریپ (B / C / D) و انتخاب مناسب

تیپ C رایج‌ترین گزینه برای مصارف تجاری/صنعتی سبک است چون هم برای حفاظت از اضافه‌بار مناسب است و هم در مواجهه با جریان‌های هجومی متوسط (مثلاً موتورهای کوچک یا منابع با inrush) قطع ناخواسته را کاهش می‌دهد. برای مدارهای کاملاً مقاومتی (روشنایی صرف) تیپ B و برای بارهای با هجومی بالاتر تیپ D ممکن است انتخاب شوند. انتخاب اشتباه تیپ باعث قطع‌های بی‌مورد یا عدم قطع هنگام خطا می‌شود.

۴) قدرت قطع (Breaking capacity)

بسته به مدل CHINT، MCBهای سری NXB/NB1 معمولاً در دو مقدار رایج قدرت قطع تولید می‌شوند: حدود 6 kA برای کاربردهای معمول و در برخی مدل‌ها 10 kA برای شبکه‌هایی که امکان جریان خطای زیادتری دارند. هنگام خرید باید این مقدار را با مشخصات تابلو و شبکه تطبیق دهید تا کلید بتواند جریان اتصال کوتاه انتخابی را بدون خسارت قطع کند.

۵) استانداردها، ایمنی و عمر مفید

این کلیدها مطابق استانداردهای بین‌المللی مثل IEC/EN60898-1 عرضه می‌شوند و دارای تست‌های دی‌الکتریک، ضربه، و عمر مکانیکی/الکتریکی هستند (مقادیر مکانیکی معمولاً در محدوده هزارها تا ده‌ها هزار سیکل بسته به سری). اطیمنان از این استانداردها تضمین‌کنندهٔ ایمنی و سازگاری با تجهیزات دیگر است.

۶) نصب و نکات کاربردی

• نصب روی ریل DIN 35 mm و مدولار بودن باعث می‌شود تعویض و نگهداری ساده باشد.
• هنگام طراحی تابلو، توجه کن که قدرت قطع، تیپ تریپ و جریان نامی با مشخصات کل شبکه و هماهنگی حفاظتی (selectivity) سازگار باشد تا در خطا فقط بخش معیوب قطع شود.
• دمای محیط، گروه‌بندی کابل و مقطع سیم ورودی/خروجی را در انتخاب جریان و شرایط نصب لحاظ کن (دمای بالا می‌تواند جریان تحمل را کاهش دهد).

۷) مزایا و قابلیت‌ها (چرا CHINT)

• تنوع رنج جریان و تیپ‌ها: از 1A تا 63A و تیپ‌های مختلف B/C/D، که انتخاب مناسب را برای انواع کاربردها ممکن می‌سازد.
• قدرت قطع قابل قبول: مدل‌های معمول تا 6kA و در مدل‌های خاص تا 10kA که برای شبکه‌های معمولی کفایت می‌کند.
• استانداردی و اقتصادی: تطابق با استانداردهای بین‌المللی در کنار قیمت رقابتی، باعث شده CHINT انتخاب رایجی در بازارهای مختلف باشد.
• نصب مدولار و نگهداری آسان: مناسب برای تابلوهای توزیع مسکونی و تجاری.

خلاصهٔ اجرایی (یک‌خطی)

کلید مینیاتوری سه‌پل ۵۰A CHINT (سری‌های NB1 / NXB-63) برای حفاظت مدارهای سه‌فاز متوسط مناسب است؛ معمولاً با تیپ C و قدرت قطع 6kA/10kA عرضه می‌شود، نصب ساده روی ریل DIN دارد و با استاندارد IEC/EN سازگار است.
